SMT貼片機生產優化教程

進入貼片機軟件，點擊快捷鍵 優化快捷鍵 進入軟件優化功能。
優化主界面

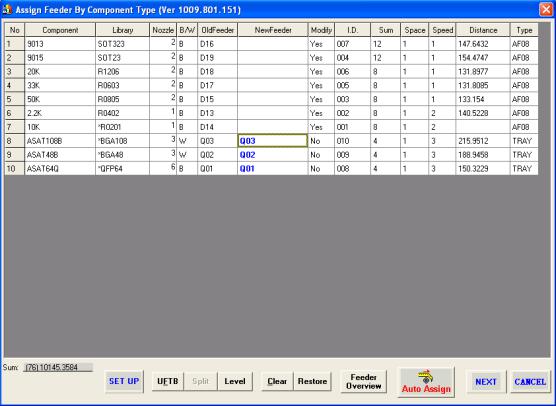

如有需要改變Feeder位置，點擊“NewFeeder”選擇新Feeder位，改變后Modify必須為Yes才生效。

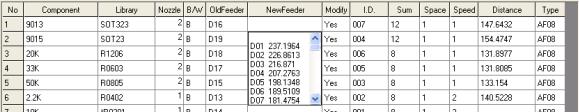

修改送料器位置

點擊優化選項設置進入優化選項。

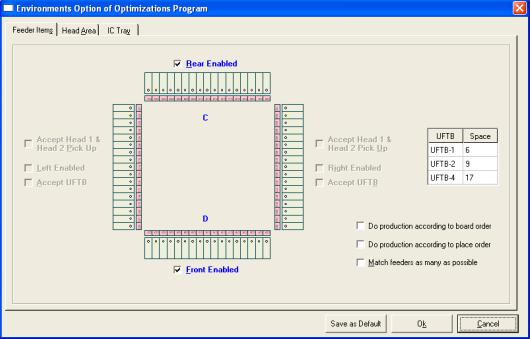

貼片機優化選項界面

Feeder Items 此項設置送料器

   - 勾上”Rear Enabled”開啟后軸送料器。
   - 勾上”Front Enabled”開啟前軸送料器。
   - UFTB 設置UFTB送料器的類型和間空。
   - 勾上”Do production according to board order”為按板上位置生產。
   - 勾上”Do production according to place order”為按放料位置生產。
   - 勾上”Match feeder as mary as possible”為匹配送料器生產。

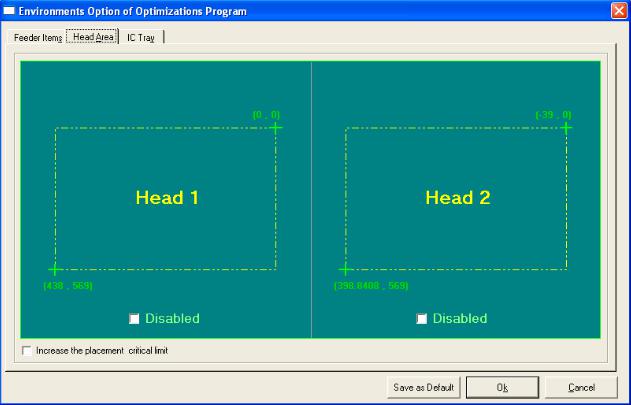

Head Area設置是否屏蔽優化Head 1和Head 2。
貼裝頭設置

點擊貼片機存儲為默認值
點擊保存設置保存

點擊貼裝機級別優化進入設置優先級

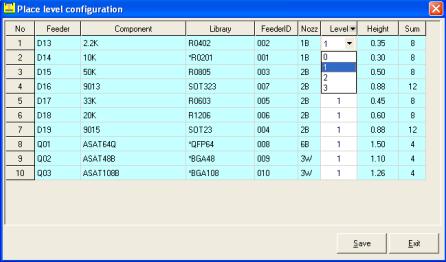

優化級界面

Level值越小優先級越大，有0，1，2，3（提示：通常是以Height值最小的優先級最大）
設置完成點擊保存設置保存
如果想查看送料器狀態，請點擊查看送料器狀態進入。

點擊下一步進入優先結果

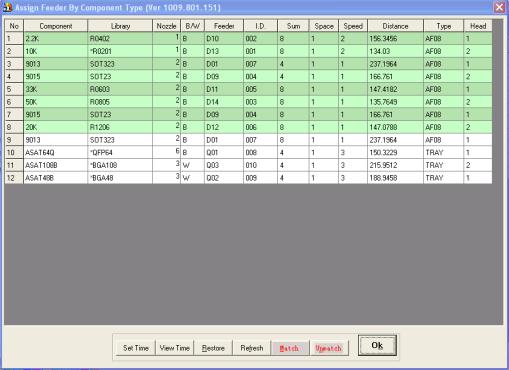

貼片機生產優化結果
綠色背景色的為軟件自動優化。
點擊設置生產優化時間設置Feeder的延時時間。

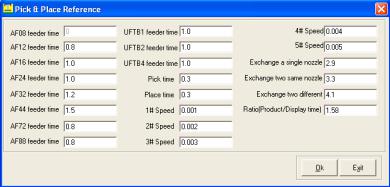

SMT貼片機生產延時時間

點擊查看生產詳細信息查看優化后的生產詳細信息

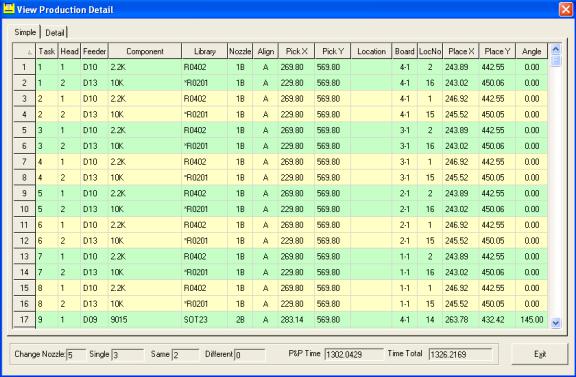

優化詳細信息界面

- Change Nozzle (總換咀次數)
- Single (單次換咀次數)
- Same (相同換咀次數)
- P&P Time (生產時間)
- Time Total (總生產時間)

點擊解除送料器匹配解除匹配
解除Feeder匹配

解除匹配后可以自定選擇用哪個貼裝頭取料
修改貼裝頭

點擊匹配送料器進行匹配。
選擇要匹配的行，點擊匹配優化行。

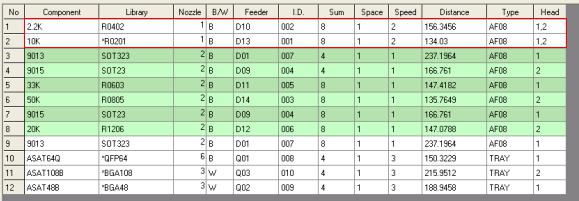

選擇匹配行

在”To Match Row”選擇要匹配的行。
點擊恢復貼片機優化恢復軟件自動優先。
點擊完成貼片機生產優化完成優先設置。

提示:通常無特別要求，由SMT貼片機軟件自動優先即可。

本教程僅適合于AUTOTRONIK、BORISON貼片機、SMT貼片機、LED貼片機、自動貼片機。
