BORISON LED貼片機生產優化教程

BORISON LED貼片機生產優化教程具體步驟如下:

點擊快捷鍵 生產優化快捷鍵 進入貼片機軟件優化功能

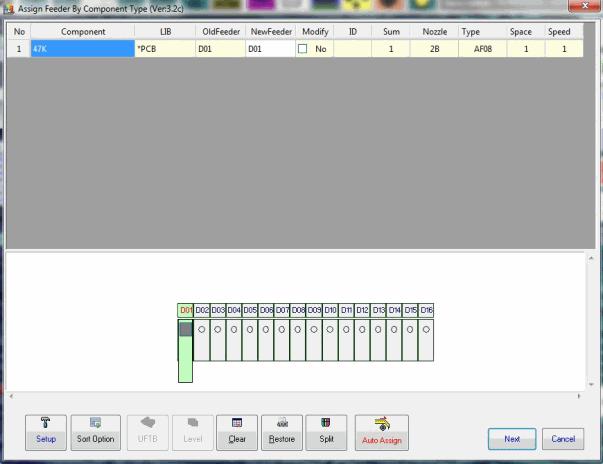

LED貼片機生產優化主界面
- Component 元件名稱
- LIB 元件庫名稱
- OldFeeder 舊送料器位置
- NewFeeder 新送料器位置
- Modify 是否允許修改
- Sum 元件總數量
- Nozzle 吸嘴
- Type 送料器類型
- Space 送料器分隔數
- Speed 貼裝速度
送料器分配示意圖 已分配送料器示意圖
優化設置按鈕 優化設置
排列方式按鈕 排列方式
清除送料器 清除送料器(需允許修改)
還原送料器 還原送料器
拆分送料器 拆分送料器
自動分配 自動排列(需允許修改)

一、 點擊 優化設置 進入LED貼片機優化設置

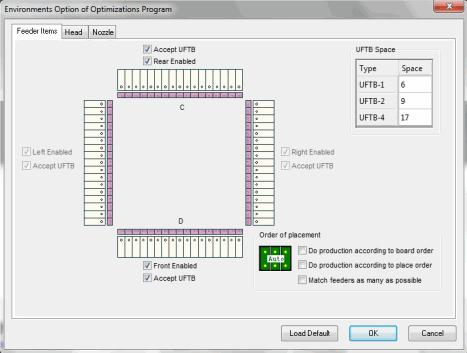

優化設置主界面
(1) Feeder Items
- Accept UFTB 是否允許UFTB送料器
- Rear Enabled 關閉/開啟后軸送料器
- Order of Placement 提供三種生產方式選項
-  Do production according to board order 按板方式進行生產
-  Do production according to place order 按放料位置方式進行生產
-  Match feeders as many as possible 盡可能匹配送料器方式進行生產
(2) Head
LED貼裝頭開關
貼裝頭選項 開啟 / 關閉貼裝頭

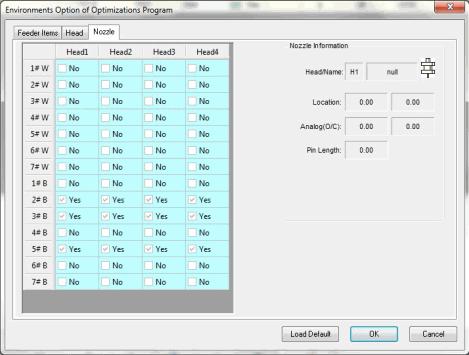

(3) Nozzle - 查看吸嘴使用狀況
LED貼片機吸嘴使用狀況

二、 點擊 排列方式按鈕 進入排列方式設置

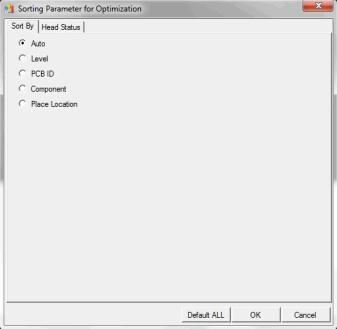

排列方式設置主界面
(1) Sort By
- Auto 自動排列優化
- Level 按級別優化,0為最低,3為最高
- PCB ID 按拼板順序優化
- Component 按元件順序優化
- Place Location 按放料位置編號順序

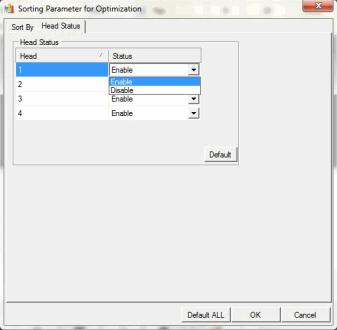

(2) Head status
LED貼裝頭開關
- 開啟 / 關閉貼裝頭
三、 點擊 拆分送料器 進入拆分送料器設置

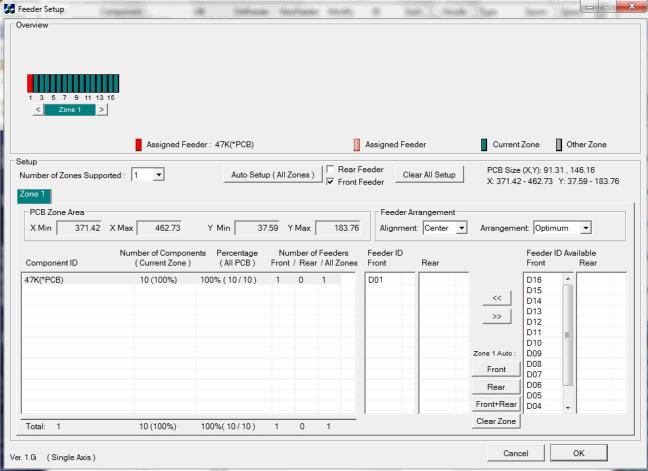

拆分送料器主界面
送料器分配示意圖 送料器分配示意圖,使用鼠標點擊進行分配,紅色為已分配
送料器位置分段 送料器位置分段
送料器分段數目 送料器位置分段數目
自動分配 自動分配
清除所有送料器 清除所有送料器
送料器分配方式 送料器排列類型

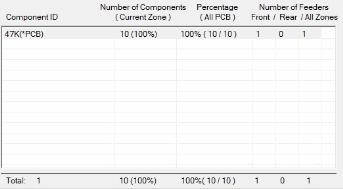

分配詳細信息 送料器分配信息
- Feeder ID 已分配的送料器
添加送料器 添加送料器
刪除送料器 刪除送料器

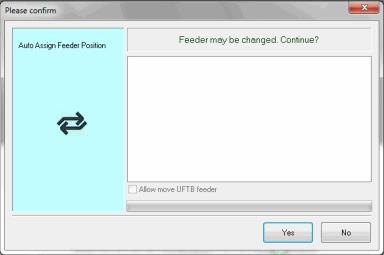

四、 點擊 自動分配 進入自動排列優化
自動排列優化
注意:需要自動排列的送料器必須選勾允許修改

LED貼片機生產優化教程僅適用于AUTOTRONIK和BORISON貼片機、SMT貼片機、LED貼片機、自動貼片機
