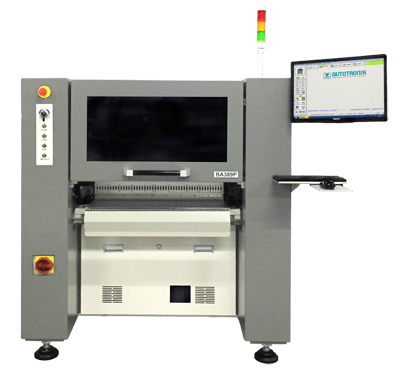

BA389E全自動飛行影像對中型貼片機
產品特點
- 高精度和靈活性強，可貼裝01005、0201、SOIC、PLCC 、 BGA、μBGA、CSP、QFP、I/C腳距可達0.3mm
- 非接觸線性編碼器系統，為設備提高重復性和穩定性
- 智能的送料器身份識別系統，生產前自動檢查送料位置
- 自動統計生產數量，方便追蹤生產數據
- 適合多中小量生產
- 飛行對中系統使用了世界一流的COGNEX®定位系統
- 針對體積大、精度高的BGA、QFP等I/C可以選視覺對中系統
- 內置精密的攝像系統，可自動識別基準點
- 點膠系統，可節約開發時做鋼網的成本
- 視覺檢查系統，可用于生產前檢查錫膏和生產后檢查貼裝精度
- Windows 7操作系統方便操作
- UCAD數據轉換軟件，提供快速數據錄入，提高換線速度
- 測試生產最高速可達10,500CPH （最理想狀態下）
- XY軸采用了穩定可靠的絲桿驅動系統
- 靈活的設計使用設備最多可安裝160個8MM的送料器
簡介
AUTOTRONIK系列的SMT貼裝設備適合多品種、中小型產量生產。有多種型號供不同需求的的客戶選擇。
BA389E型貼片機采用了AUTOTRONIK系列設備通用的K型送料器。采用通用的AUTOTRONIK送料器可使用客戶增加設備減少購買送料器數量節少成本。
BA389E型貼片機采用了伺服電機系統，提供高速，重復性和穩定性。另世界一流的COGNEX®圖象識別系統保證所有不同類型元件的識別精度。
功能與特色
堅固的機械結構BA389E采用鋼架焊接提供了堅固耐用的機械結構。伺服電機系統提供高速，重復性和穩定性。
非接觸式直線性編碼器系統(可選)非接觸式直線性編碼器系統，提供非常高的重復性和穩定性。
飛行圖象對中系統BA389E飛行圖象對中系統采用COGNEX®系統，非接觸式高精度識別，可識別0201、μBGAs及超精密腳距0.3mm的QFP，甚至是異形元件。
固定式視覺對位系統(可選)可識別特大元件150mmX100mm或特小元0.15mmX0.3mm。
點膠系統(可選)DP-4型點膠器可自由選擇點膠或點錫膏，小批量或開發新產品時可以不用做鋼網進行快速生產，達到節約成本提高效率。
輸送系統(可選)輸送系統使用電機調節寬窄，可通過SMEMA接口連接其它設達到自動生產。
CAD數據轉換軟件(可選)使用UCAD軟件可將CAD數據直接轉換成貼片機所用的SMD數據，可節省編程的時間提高換線的速度。另可在辦公電腦上安裝離線模式提前做好數據轉換工作。
智能帶裝自動送料器可給每個送料器設定身份碼（ID），生產前SMD軟件會檢測所有送料器安裝位置是否有正確。BA389E可配8mm、12mm、24mm、32mm、44mm、56mm、72mm、0201和0402專用的送料器。
通用管裝自動送料器可根據不同寬度的料管自由調節送料寬度，獨特的設計采用了震動傳送技術。
自由式帶裝料固定座自由式帶裝料固定座主要針對零散帶裝物料無法安裝在送料器上使用，此時可以安裝在自由式帶裝料固定座上使用。
送料器底座2×FR-48K可被安裝於前側和後側。每個FR-48K可以安裝48個KFTA 8mm的帶裝送料器或40條8mm IC管)。 2×FR32K也可以安裝在機器的左側和右側。送料器的總?cè)萘繛?60個KFTA 8mm的帶裝送料器。
緩沖式吸咀緩沖式吸咀采用彈簧緩沖設計，使放置元件時吸咀自動緩沖壓力，使元件不會給吸咀壓壞。
視覺檢查內置視覺檢查功能，可提供給用戶生產前手動檢查錫膏的印刷精度或生產完成后手動檢查貼片的精度。此功能啟用后相機可以自動移動，并在計算機屏幕上顯示圖像供用戶手動檢查。
遠程服務可選遠程服務工具，允許通過Internet遠程訪問設備，我們的全球遠程服務中心通過Internet控制設備，診斷設備故障、校準設備、等遠程操作。
智能基準點識別系統除了識別標準的基準標記外，還可以識別正方形的PCB焊盤、板孔，或不規則的外形。
技術參數
| 貼裝頭數目： | 3個 |
| 最快速度： | 8000 cph (最適合條件下), 7500 cph (IPC 9850) |
| 送料器數目（8 mm）： |
不用傳送帶: 最多 160 個 使用傳送帶 :最多 96 個 |
| IC盤數量： | 最多 3 個 |
| 元件拾放感應： | 視覺 |
| 元件尺寸： |
飛行對中: 最小: 0.6 x 0.3 mm 最大: 16 x 14 mm 視覺對中（選用BV38）: 最小: 0.3 x 0.2 mm（選件） 最大: 150 x 100 mm（選件） |
| 分辨度： |
X / Y臂 0.01 mm 伺服馬達 Z 軸 0.015mm 伺服馬達 |
| 旋轉分辨率： | 0 ~ 360°（0.045°/步）伺服馬達 |
| 準確度： |
+/-0.05mm ( Chip components) +/-0.03mm (QFP , uBGA) |
| X-Y 重復精度： | +/- 0.01 mm |
| PCB尺寸： |
最大 320 x 270mm (標配)不使用傳送帶:最大 650 x 460 mm (不用IC盤) 最大 650 x 400 mm (使用1個IC盤/選用BV38) 最大 650 x 250 mm (使用2至3個IC盤) 使用傳送帶:最大 650 x 440 mm (不用IC盤) 最大 650 x 330 mm (使用1~2個IC盤) 最大 650 x 170 mm (使用3~4個IC盤) |
| 編程： | 鍵盤輸入，影像學習，CAD數據轉換（選件） |
| 主要控制： | 工業用電腦 |
| 電源供應： | 220V |
| 功率： | 4300W |
| 氣源壓力： | 75 psi（5.5 bar），400L / min |
| 重量： | 1260 kg |
| 機器尺寸： | 1340 x 1600 x 1470 mm（W x D x H） |
* AUTOTRONIK公司保留更改產品設計與規格的權利，屆時恕不另行通知
