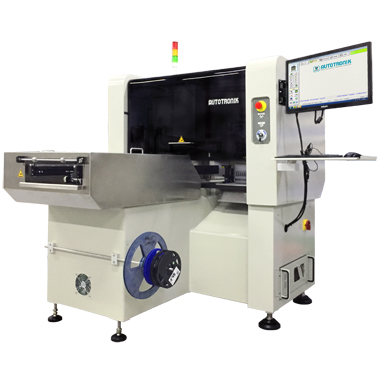

HD812V6專業貼裝LED貼片機
HD812V6專業貼裝LED貼片機
產品特點
    • 采用無接觸式底鏡快閃視覺系統
    • 自動校正參考點功能
    • 可一次性貼裝1200mm日光燈(或可選1800mm)無需分段進板和分段貼裝
    • 配備反吹氣系統,使LED元件不會被粘在吸咀上造成漏貼
    • 選用平臺送板方式,可一次放進多塊板進行生產提高效率(只能為一種板)
    • 缺料不停機模式,自動生產中,其中一個送料器缺料,設備會自動從其它備用送料器取料
    • 采用高速絲桿驅動
    • 生產中無需要停機快速在線換料
    • XY軸運行軌道采用堅固雙路軌結構
    • 配備LED專用彈性吸咀。可為定制特殊吸咀
    • 多個貼裝頭可同時拾取不同元件提高生產效率

特點

LED貼片機自動校正元件貼裝頭移動過程中系統自動校正元件 LD812LED貼片機可一次性貼裝1.8米可一次性貼裝 LED專用彈性吸咀LED專用彈性吸咀 可裝貼各類LED元件可裝貼各類LED

功能簡介

LED貼片機結構堅固采用堅固結構采用堅固結構HD812V6型LED貼片機XY軸采用堅固雙路軌結構,保證設備高速運行時的穩定性和耐用性。 底鏡快閃視覺系統無接觸式底鏡快閃視覺系統多個貼裝頭可同時拾取元件提高生產效率,并采用先進無接觸式底鏡快閃視覺系統節省時間。 LD812 LED貼片機可貼各類LED板可貼裝各類LED板HD812V6型LED貼片機可貼裝整張軟性板、高密度1200MM(或1800MM)長板、圓形板、條形板等各類形板。 可貼裝各類LED元件可貼裝各類LED可貼裝各類LED,配備LED專用彈性吸咀,可按客戶工藝需求為客戶設計專用吸咀。 LED貼片機具有快速編程功能快速編程功能輸入元件數量和拼板數量后軟件會自動生成貼裝位置坐標數據。 UCAD軟件可選用UCAD軟件UCAD軟件可以將PCB板的CAD數據轉換成貼片機所用的SMD數據。 寶迪貼片機具有自動優化功能自動優化功能可按元器件順序貼裝、按拼板順序貼裝、按機器建議貼裝、按層次貼裝方式優化 顯示實時貼裝狀態顯示實時貼裝狀態可顯示實時貼裝狀態,實時生產速度,運行時間,產量記錄。

技術參數

工作面積(PCB尺寸): 300 × 1200mm(工作臺), 300 × 1200mm(輸送帶)
PCB板厚度范圍: 0.2mm至3mm
送板方式: 工作臺(可選輸送帶系統)
在線: 可選輸送帶系統
PCB板固定方式: 磁性?shī)A具(可選輸送帶)
XY軸工作方式: 貼片頭X方向運行,PCB板Y方向運行
對中方式: 底鏡快閃
貼裝頭數量: 6個
最高貼裝速度: 30000粒/小時
最多可裝FEEDER數量: 16個8mm送料器
貼裝精度: ± 0.05mm
XY軸移動精度: 0.02mm
Z軸移動精度: 0.02mm
R軸旋轉分辯度: 0.09度
可貼裝元種范圍: 1.0mm × 0.5mm 至 20mm × 18mm
檢查漏貼方式: 圖象識別
編程: 快速編程功能方式(可選CAD數據導入)
操作系統: Windows 7
貼片機軟件語言: 中文或英文
工作氣壓: 5.5 bar
電源: 220V(AC)
功率: 3700W
凈重: 850KG
尺寸: 1721mm(W)× 2566mm(D)× 1885mm(H)

* AUTOTRONIK公司保留更改產品設計與規格的權利,屆時恕不另行通知
