怎么新建貼片機元件庫？

當公司要在貼片機貼裝新的元件器時，我們需要為貼裝的元件器新建貼片機元件庫，建立好后才調好該元件庫資料進行生產。

以下是新建一個貼片機元件庫的過程。

1、打開貼片機軟件，選擇“設置”->“修改元件庫”，進入元件庫主畫面。

2、點擊“新建”，進入輸入元件庫參數畫面

- LIB NAME:元件庫名稱，如果輸入時發現有類似的庫文件名，設置參數將會自動加載，這功能能有效減少輸入元件庫的參數。

- Type:元件的類型，選擇元件類型有：None（沒有）、Resistor（電阻器）、Capacitor（電容器）、Diode（二極管）、SOT/Transistor（SOT/晶體管）、SOP­IC、TSOP­IC、SOJ­IC、PLCC­IC、QFP­IC、PQFP­IC、TQFP­IC、BGA­IC、Cylinder Shape（柱狀）。

= W(mm):元件的寬度（Y方向），以毫米為單位。

- L(mm):元件的長度（X方向），以毫米為單位。

- Polarity:是否具有極性。

- 元件上方引腳的數量。

- 元件下方引腳的數量。

- 元件左邊引腳的數量。

- 元件右邊引腳的數量。

- IC Pitch:IC引腳的距離，以毫米為單位。

- Align:對中方式，有A、G、H選擇。

- Speed:貼片機機頭上升和降下的速度。

- Vs%:真空感應器檢測的百分?jǐn)?shù)。

- Nozzle:吸元件器的貼片吸嘴，有1-7號嘴選擇。

- B/W:吸元件器的使用相應顏色的吸嘴，黑吸嘴和白吸嘴。

- Light:選擇光源，有三種光源選擇：前光源、后光源、前+后光源。

- Remark:備注此元件庫。

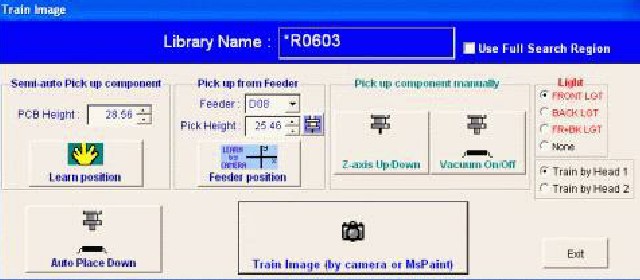

3、點擊“Train Image”按鈕學習元件的圖像，彈出以下畫面。

- “Learn Position”學習元件在PCB板的位置。

- “Feeder Position”移動到裝有該元件并設置好位置和高度的送料器拾取元件。

- “Z-axis Up/Down”Z軸升起或下降。

- “Vacuum On/Off”開啟或關閉真空。

- “Light”選擇光源。

- “Train by Head X”選擇幾號貼片頭吸元件。（X代表阿拉伯?dāng)?shù)字）

4、設置好第3步，點擊“Train Image （by Camera MsPaint）”，進入學習元件圖像畫面。

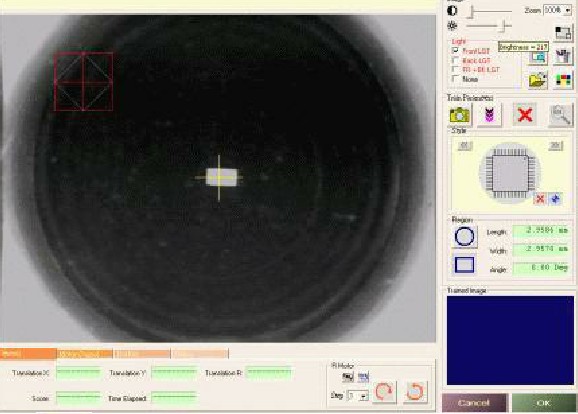

5、點擊按鈕，出現“田”字方框，將此方框拖到括住元器件，通過鼠標滾動輪來放大、縮小元件圖像，以獲得更精準的效果。

6、使元件圖像縮小，點擊獲取元件器的圖像，再點擊對元件器進行識別檢測，直到分?jǐn)?shù)滿意為止（建議分?jǐn)?shù)在0.9分以上為佳）。

7、點擊“OK”保存退出，新建貼片機元件庫完成。
