對于貼片機電子元件二極管，我們要怎么去判斷正負極？怎么去檢測二極管的最高工作頻率？又該怎么去檢測二管極的最高反向擊穿電壓呢？寶迪LED貼片機將一一為您講述。

1、判別二極管的正負電極

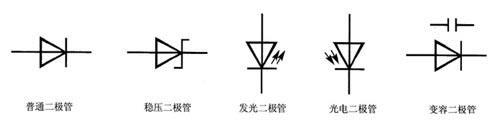

（1）查看符號標志。在二極管的表面上一般都會標示二極管的符號，正極用三角形箭頭符號表示，另一端是負極。

（2）查看元件色點。在點接觸二極管的外殼上，一般有極性色點(白色或紅色)。普通標有色點的一端即為正極。還有的二極管上標有色環(huán)，帶色環(huán)的一端則為負極。

（3）以阻值比較小的一次丈量為準，黑表筆所連接的一端為正極，紅表筆所連接的一端為負極。



2、檢測二極管最高工作頻率（fM）。晶體二極管工作頻率，可以在有關特性表中查看出外，在應用中眼睛查看二極管內部的觸絲來加以識別；也可以用萬用表R×1k擋進行測試，正向電阻小于1k的通常是高頻管。



3、檢測最高反向擊穿電壓（VRM）。由于交流電不時變化，因此最高反向工作電壓是二極管接受的交流峰值電壓。特別指出，最高反向工作電壓并不是貼片機電子元件二極管的擊穿電壓。
