SMT貼片機視覺系統的基本構成是什么？

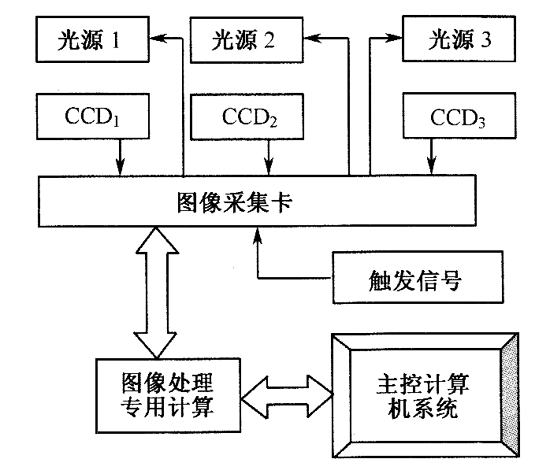

SMT貼片機視覺系統的基本構成通常由圖像處置專用計算機及主控計算機系統、三臺彼此獨立的CCD成像單元、圖畫采集卡、光源等單元組成。為了習慣不一樣元器件，提升視覺系統的精度及速度，把檢測對中像機設計變成對于小型Chip元件的小視界高分辨率的照相機CCD1及對于大型IC的大視界低分辨力的照相機CCD2，CCD3為根底定位照相機。當吸嘴中間抵達檢測對中像機的視界中間方位時宣布觸發信號獲取圖畫，在觸發的一起對應光源閃亮一次。

SMT貼片機視覺系統定位是什么？
貼片機視覺系統定位是當一塊新的待貼裝PCB通過送板組織傳送到指定方位固定起來，安裝在貼片頭上的基準（MARK點）照相機CCD3在相應的區域通過圖像辨認算法搜尋出MARK點，并由系統軟件計算出其在坐標系中的坐標，一起將相應的元件應貼裝的方位數據送給主控計算機。當相應的貼裝元件拾取后，通過元件照相機時， 照相機對元件檢測，得到其在拾取后方位坐標并送給主控計算機，與方針方位對比，得到貼裝頭應移動的方位和轉角，在貼裝前進行方位和轉角的調整，然后完成視覺對中的定位。

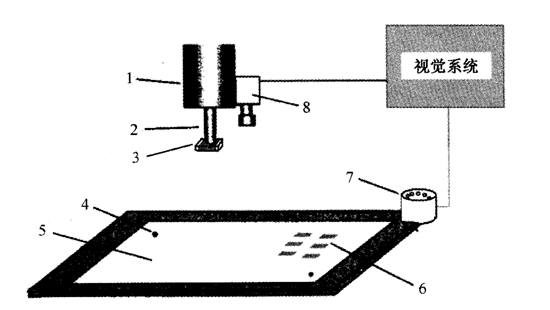

上圖序號說明：1→貼片頭，2→吸嘴，3→元件，4→印制板定位符號（MARK），5→PCB，6→元件貼裝方位，7→元件照相機，8→MARK點照相機。

激光檢測對位是什么？

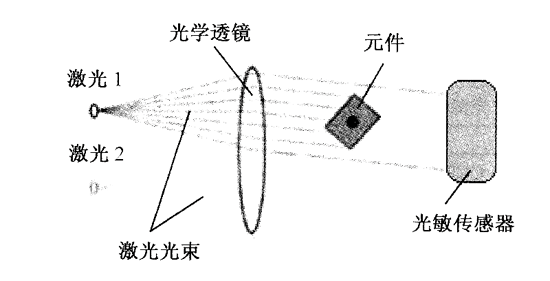

激光檢測是指從光源發生一適中的光束照射在元件上來丈量元件投射的影響。這種辦法能夠丈量元件的尺度、形狀以及吸嘴中間軸的誤差。

激光檢測最大長處是速度快，由于元件不需要從攝像機上方走過。但其首要缺點是不能對引腳和密腳元件作引腳查看，因而首要用于對片狀元件的檢測。20世紀90年代激光對位技能推出時只能處置尺度為7mm × 7mm的元器件，當前第2代激光對位系統處置元件尺度增至18mm × 18mm，可辨認更多的形狀，精度也有明顯提升。
