SMT貼片機電控系統也被稱為計算機及硬件控制系統，簡稱控制系統或硬件系統，是貼片機指揮核心，相當于人類的大腦和神經系統。SMT貼片機電控系統控制著貼片機進行一系列復雜、有序、準確的運動，完成PCB電路板輸入、定位，貼片頭拾取、檢測、貼裝元器件和供料器檢測等動作，實現貼片機高效率、自動化貼裝功能。

1、電控系統總體架構
貼片機是一個高精密機器人系統，所有各種功能和復雜動作完全由以計算機為主的高效的電子系統控制，電控系統總體架構由計算機單元、I/O單元、伺服單元、驅動單元、人-機單元和電源單元6個基本單元組成。

2、電控系統功能組成

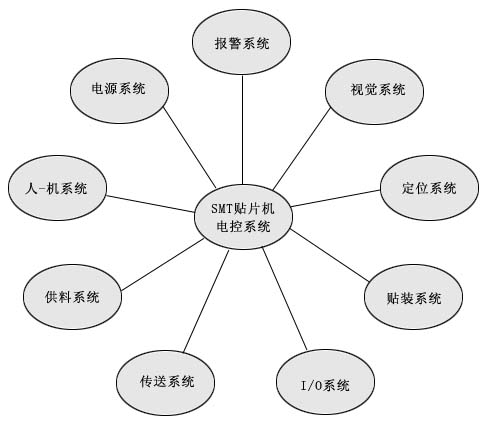

SMT貼片機電控系統按工作原理和系統功能進行劃分，由報警系統、視覺系統、定位系統、貼裝系統、I/O系統、傳送系統、供料系統、人-機系統、電源系統等9個不同功能的分系統組成。其中每一個分系統都是一個獨立的電子系統，由各種功能單元電路、接口、執行結構及終端等構成。 3、電控系統的組成部件
SMT貼片機電控系統由機器主控制器（VME箱），內嵌式PC、運動控制卡、圖像卡和I/O接口板等部件組成，實現了坐標和外圍I/O接口控制，保證運動的準確性和快速響應性。VME箱都是整個控制系統的核心，實現整機數據的采集傳送和分板處理功能，并向各部分發出指令，完成機械傳動、圖像處理及檢測功能。運動控制卡主要實現坐標運動控制信號的采集，傳送各種加工數據和動作執行指令功能等。圖像卡主要采集和傳送各種貼裝元器件和PCB板上標識點的數據。
