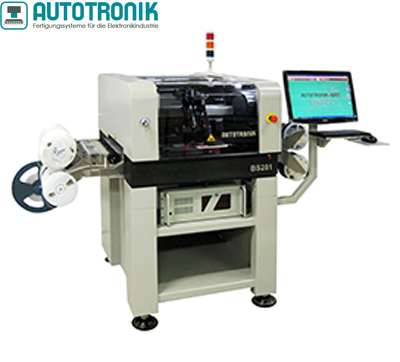

進口小型貼片機BS281 最實用的SMT小型貼片機
(autotronik BS281 全自動小型桌面式貼片機)
AUTOTRONIK BS281小型桌面式貼片機是德國著名SMT設備制造商針對教學、研究所、小批量生產企業和加工廠推出的一款全自動SMT小型貼片機。BS281以簡約、實用為主旨,采用飛行視覺對中系統,能夠貼裝市場主流各種SMD元器件,更可選配高精密度視覺對中系統,貼裝特小元件(如01005) 或特大元件(如0.5mm腳距QFP、BGAs)。AUTOTRONIK BS281 SMT小型貼片機是目前貼片機市場上口碑最好、最實用的全自動小型貼片機。
BS281小型貼片機特色:
1、采用飛行視覺對中系統,能夠在拾取元件同時,處理元件的對中,有效節省時間,提高生產效率;
2、貼片機兩邊可裝兩個32位送料器,供各種不同的元件;
3、可裝三個標準316mm × 136mm JEDEC Matrix IC盤;
4、選配DP-4點膠系統,實現無需鋼網,也可在焊盤上點焊膏進行快速樣板生產;
5、選配高精密度視覺對中系統,針對特小元件(如01005) 或特大元件(如0.5mm腳距QFP、BGAs);
6、按客戶實際需求配多款配件,如帶狀自動送料器、條狀自動送料器、零散元件盤、IC托盤、散裝帶狀送料盤等等;
7、適合小型、小批量生產及科研生產。
BS281小型貼片機技術參數:
貼片頭數目:1個
最快速度(最適合條件下):3000 cph;2500 cph(IPC 9850)
送料器數目(8mm):高達 64 個
IC 盤數量:高達 3 個
元件拾放感應:視覺
元件尺寸:
飛行對中:最小0.6 × 0.3mm; 最大16 × 14mm
視覺對中(選用BV38):最小0.4 × 0.2mm(選件);最大150 × 100mm(選件)
分辨度 X / Y臂:0.005 mm伺服馬達
Z 軸:0.01mm伺服馬達
旋轉分辨率:0至360° (0.09°/步)
準確度:±0.05mm
X-Y重復精度:±0.01mm
PCB尺寸 不用IC盤:最大 320mm × 415mm
使用1個IC盤:最大320 × 270mm
編程:鍵盤輸入、影像學習、CAD數據轉換(選件)
主要控制:工業專用電腦
電源:100V - 220V
氣源壓力:75 psi(5.5 bar),100L/min
機器尺寸:825mm × 1060mm × 590mm (長 × 寬 × 高)
功率:1200W
機器重量:165 kg
