SMT貼片機安裝指南
一、SMT貼片機環境要求
1、SMT貼片機必須安裝在平整堅硬的地面上。
2、場地要求
最少4M × 4M 的空間
3、電源
電源是工廠用的220V
4、氣源

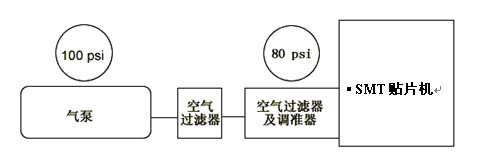

出廠設置為5bar，我們建議客戶設為5.5bar，氣流是150L/min�？諝獗仨毷歉稍锏�。建議在供應給貼片機前使用一個附加的空氣過濾器。壓力設置如下：
( 建議 )
二、SMT貼片機機器安裝
機器放置在一個堅固的木箱里，用螺絲起子打開木箱后，用叉車小心地將機器移離木箱，然后拆走多重泡沫，移走防靜電汽珠棉。
拆走多重泡沫和移走防靜電汽珠棉后，放置機器在堅固的平坦的地面上，按以下步驟解鎖：
1、解開運輸時固定機頭的臨時裝置。
2、把拾放頭移向機器中間位置。
3、解開Z 軸，拿開Z 軸的泡沫包。
4、在頂部安裝事故報警燈并插入四腳的連接器。
5、調整機腳的螺絲，使機器處于水平狀態，并且八腳都穩定的接觸地面。
6、調校水平：用水平尺調校前后X 軸，然后是Y 軸，調整八個底腳可完成它。
注意：每次重放置機器后，都要校準。物理校準后，用戶必須運行SYSTEM CALIBRATION 軟件來重新檢測A標記。
7、裝空氣過濾器。
8、裝傳送帶及其它可選件（如果帶有）。
三、SMT貼片機電纜連接
1、將電源延長線連接到機器則部的電源引入線接頭上。
2、將視頻線連接在由機器內伸出的DB-9針顯示器接口上。
3、將視頻電源線連接在由機器內伸出的顯示器的電源接口上。
4、鼠標接在USB接口上。
