簡介

特大的印刷面積印刷面積可達1200mm x 400mm。適用於350mm x 350mm 至 1480mm x 500mm 規格的鋼網； 軟件化控制刮刀及脫網速度配合功能強大的易用軟件，用戶可靈活地根據實際要求，設置各種動作和速度，使印刷達到完美無瑕的效果。 高性能的垂直脫網設計獨特的兩對滾珠導軌系統，實現垂直脫網，能有效避免脫網時錫漿剝落，使印刷的錫漿效果更飽滿更精密。 雙路高倍放大鏡頭可視化對位系統搭配了雙路高倍放大電子鏡頭，使PCB的對位更輕松，更快捷，更精確。

操作簡易

步驟 1 把PCB板放入固定在可滑動的工作臺上 步驟 2按下IN鍵，工作臺自動會移動至鋼網下 步驟 3按下DOWN鍵, 鋼網會自動降下 步驟 4利用放大鏡頭, 操作員可以輕易地調整工作臺的X 、Y軸及角度, 以對準位置 步驟 5按下START鍵, 括刀會自動把錫漿刷印於PCB板上

系統規格

SP1200
	鋼網框尺寸 :	350 x 350mm to 1480 x 500mm
	印刷範圍 :	最大 1200mm x 400mm
	PCB尺寸 :	最大 1250mm x 410mm
	X軸及Y軸可調尺寸 :	+/- 13 mm
	可調印刷角度 :	+/- 3.5°
	Z軸尺寸 :	0 - 35 mm
	重複精度 :	+/- 0.01 mm
	電源 :	220V(AC), 800W
	絲印機體積 :	2100mm x 800mm x 700mm ( W x D x H )
	絲印機重量 :	162 kg

* AUTOTRONIK公司保留更改産品設計與規格的權利，屆時恕不另行通知

最近相關視頻

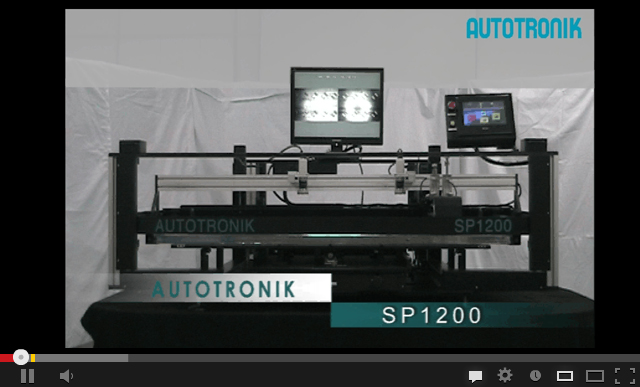

SP1200半自動錫漿絲印機 功能特點
