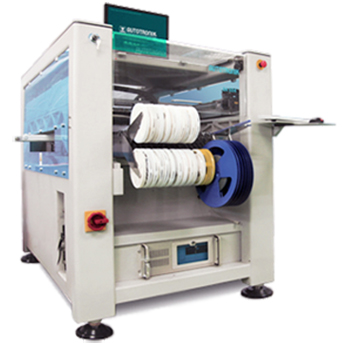

BA684V4 全自動飛行影像對中貼片機
![[field:title/]](/uploads/allimg/130313/1-1303131Q2580-L.jpg)
産品特點
- 兩懸臂四貼裝頭, 每個懸臂架分別有兩個貼裝 頭，可獨立工作，達至高效率及靈活裝配
- 采用預壓無間隙絲桿系統，配合交流伺服馬達，可提供非常高精密度及穩定性能
- 飛行影像對中系統，適合各 行業，能拾放所有SMD組件: 0201, SOIC, PLCC及 QFP IC
- 另可配送料器車架, 快速批量更換送料器, 提高工作效率
- 除標準的圓形基準點外，方形 的PCB焊盤和環型穿孔焊盤，也可作爲基準點來識別
- 視覺對中系統可貼裝尺寸最 大至150mm X 100mm之QFP及BGA
簡介
兩懸臂四貼裝頭系統
高精密度，靈活性強
- 0201 (0.6mmX0.3mm)
- SOIC, PLCC
- BGA, μBGA,CSP
- QFP (0.5mm腳距)
智能式送料器系統自動調節取料位置記錄組件剩余數量
適合多品種小批量生産
飛行影像對中系統
可選高精度 BGA 及 QFP、IC 的視覺對中系統
內置精密攝像系統，可自動學習PCB基準點
視覺檢測功能生産前及生産後檢查
線路板CAD數據轉移
中文視窗操作平臺
系統規格
| 貼裝頭數目: | BA684V4: 4 |
| 最快速度 (最這合條件下) : | BA684V4: 10,500 CP/H (IPC 9850) |
| 送料器數目 (8 mm) 使用傳送帶: | 最多 96 |
| 送料器數目 (8 mm) 使用傳送帶+送料器推車: | 超過 96 |
| IC 盤數量: | 最多 2個 |
| 元件拾放感應: | 視覺 |
| 元件尺寸: |
飛行對中:- 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm視覺對中 (選用BV38):- 最小: 0.4 x 0.2 mm (選件) - 最大: 150 x 100 mm (選件) |
| 分辨度 : |
X / Y臂 0.005 mm 伺服馬達 Z 軸 0.02mm 伺服馬達 |
| 旋轉分辨率: | 0 to 360° (0.045°/步) 伺服馬達 |
| 準確度: |
+/- 0.04 mm +/- 0.03 mm (選用直線電子尺) |
| X-Y 重複精度: | +/- 0.01 mm |
| PCB 尺寸: |
使用三段輸送帶 + 前置及後置送料盤最大 660 x 420 mm (不用IC盤) 最大 660 x 340 mm (使用1個IC盤) 最大 660 x 265 mm (使用2個IC盤) |
| 編程: | 鍵盤輸入、影像學習、CAD數據轉換 (選件) |
| 主要控制: | 工業用電腦 |
| 功率: | 240 V / AC - 3810W |
| 氣源壓力: | 75 psi (5.5 bar) |
| 機器尺寸: | 1210 x 1550 x 1430mm (L x W x H) |
| 重量: | 1340 kg |
* AUTOTRONIK公司保留更改産品設計與規格的權利，屆時恕不另行通知
兩懸臂四貼裝頭每個懸臂架分別有兩個貼裝頭，可獨立工作，達至高效率及靈活裝配
高精度絲桿驅動系統采用預壓無間隙絲桿系統，配合交流伺服馬達，可提供非常高精密度及穩定性能
飛行影像對中系統飛行影像對中系統，適合各 行業，能拾放所有SMD組件: 0201, SOIC, PLCC及 QFP IC
批量更換送料器另可配送料器車架, 快速批量更換送料器, 提高工作效率
靈巧的基準點系統除標準的圓形基準點外，方形 的PCB焊盤和環型穿孔焊盤，也可作爲基準點來識別
定位視覺對中系統視覺對中系統可貼裝尺寸最 大至150mm X 100mm之QFP及BGA
智能帶狀自動送料器BA系列備有8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm智能帶裝自動送料器。並備有適用於0201 / 0402 元件的半步(2mm步進)送料器
萬用條狀自動送料器獨特設計采用震動驅動技術，能同時傳送多款不同大小元件
預置傳送帶系統預置CY-5 傳送帶系統，可連接其它設備做連線生産
點膠系統配合選件DP-3S滴膠水及錫漿滴注器，可簡單快速生産樣板，小批量生産不用做絲網。MT-3 型點膠系統可在QFP、IC的焊盤上點焊膏進行快速樣板生産
靈活的散料托盤可安裝散料托盤。在半自動模式下可貼裝零散元件
CAD 數據轉換除可使用攝像頭學習元件坐標或鍵盤直接輸入外，還可選配WCAD PCB數據轉換軟 件，直接由PCB的CAD數據轉化爲拾放坐標數據
視覺檢查功能用內置軟件，用戶可運用顯示屏檢查印刷錫漿質量，組件放置位置和焊接質量
遠程監控測試裝置可選遠程監控測試裝置通過互聯網遠程訪問貼片機，使在全世界的遠程服務中心可對用戶進行編程，調校和測試
緩沖式吸嘴吸嘴采用緩沖式設計,吸嘴在拾放不同高度組件時,自動調整放置壓力不會因元件高度誤差或編程出錯，而對元件做成損壞，適合拾放各類陶瓷路板線的應用
