LED貼片機各部件的作用
1.機架機殼的作用：

LED貼片機機架是承截著所有的傳動、定位以及傳送等機構；對LED貼片機各個部件保護。目前大部分都采用整體鑄造式和鋼板燒焊式，后者靈活性強，加工簡單，因而成本較低，比較普遍被采用。

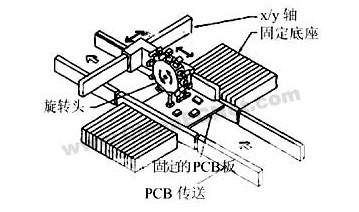

2.傳動機構的作用：

　主要作用是將PCB板送到預定位置，貼片完成后再將它傳至下道工序。

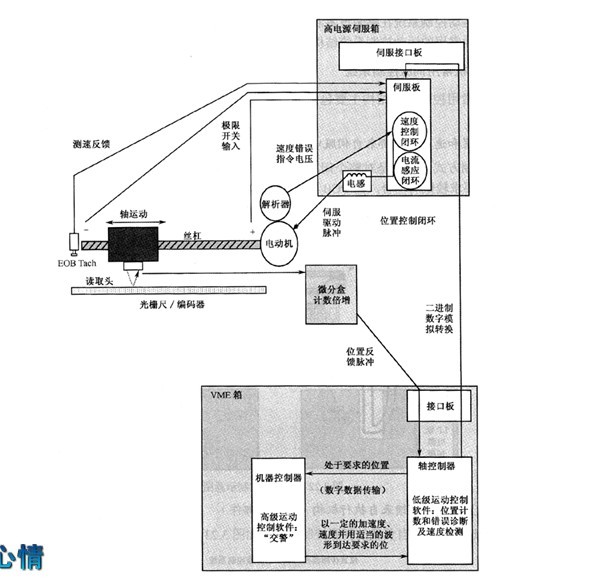

3.伺服定位系統的作用：

　一是支撐貼片頭，確保貼片頭精密定位；

　二是支撐PCB承載平臺并實現對PCB在X-Y方向移動。該系統決定機器的貼片精度。

4.識別系統：

　在工作過程中，對識別對象(PCB、供料器和元件)的貼裝性能和位置進行確認。

5.各種傳感器：

　LED貼片機配件中裝有多種型式的傳感器，如壓力傳感器、負壓傳感器和 位置傳感器等，它們像LED貼片機的眼睛一樣，時刻監視機器的正常運轉。傳感器 應用的越多，則表示LED貼片機的智能化水平越高。

6.準確度：

　表示測量結果與被測量的(約定)真值之間的一致程度，有時簡稱準度，反映了測量結果中系統誤差大小的程度。

7. 精密度：

　在規定條件下，對被測量進行多次測量時所得結果之間符合的程度，也稱重復 精度，表示測量結果中重復誤差大小的程度。

8. 精確度：

　表示準確度與精密度綜合指標，有時簡稱精度，但容易與精密度混淆。精確度 高，是指重復誤差與系統誤差都比較小，這時測量數據比較集中在真值附近。

9. 重復精度：

　描述LED貼片機的貼裝頭重復地返回某一設定位置的能力，有時也稱可重復性。 它反映了貼片頭多次到達一個貼裝位置時偏差之間的斂散程度，相當于測量學中的精密度 概念。

10. 分辨率：

　指LED貼片機配件定位系統的分辨率，具體指機械位移的最小極限，它包括X-Y移動的最 小距離和Z軸旋轉最小角度，其數值取決于伺服機構和軸驅動機構及其測量和控制系統的分辨率。
