BT302桌面式全熱風回流焊爐
BT302桌面式全熱風回流焊爐
產品特點
    • 能對應無鉛特性曲線的 “實時溫度PID閉環反饋系統”
    • 基于溫度上升率曲線的快速智能化編程 (度/秒)
    • 對流式全熱風控溫系統實現高效無鉛回流焊接
    • 直接顯示實時的溫度曲線
    • 采用多核CPU的安桌(Android)系統平臺
    • 平臺采用全指觸式觸控的 7吋 高分辨率LCD 顯示屏
    • 湊小型機身設計適用于 實驗室、學校、工程樣板、和小規模生產的工作環境
    • 可載最大 340 x 240 mm 的PCB板進行焊接
    • 通過WIFI可進行數據連接備份、存儲、和打印

簡介

BT302桌面式/小批量全熱風回流焊爐
采用安卓平臺，配備“動態溫度曲線控制系統”的桌面式回流焊爐

革命性的新一代產品BT302，桌面式的小型化結構，內置了全自動溫度處理反饋系統，使用戶可以在放入第一塊PCB時，就可輕松實現完美的融焊，能完全地依照用戶指定的融焊工藝流程：預熱，融錫，回流，冷卻，整個過程一氣呵成。		 全熱風回流焊接制程
實時溫度管理系統

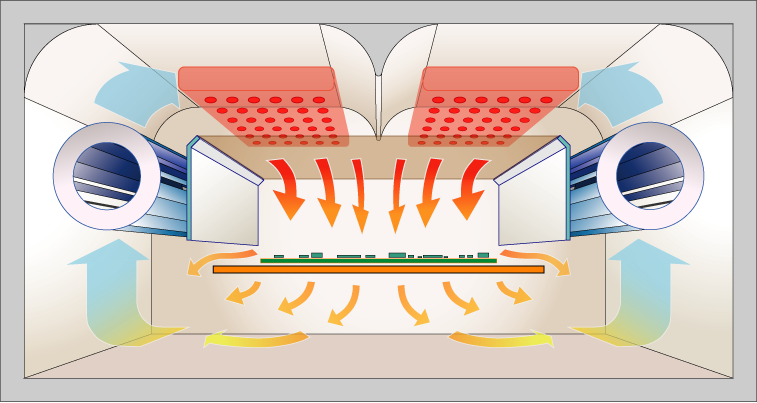

全熱風回流焊接制程
新一代的BT302桌面式全熱風回流焊爐配備了對流式全熱風系統，熱風均勻地傳送至PCB板上每一個角落，避免了陰影效應和顏色對溫度傳感偏差的影響，使各種元件的加熱效率始終如一。

內嵌熱傳感裝置的”實時溫度管理系統”
BT302系列回流爐具有先進的設置，可以啟用”實時動態溫度管理系統” 的控溫程序管理。然后通過PCB表面上的一個監控點向系統實時反饋其實際溫度變化。

系統會根據反饋的量化數據進行分析后，對發熱系統和風機轉速等基于PCB板上的實時反饋數據而做出有效調控。使動態測量的溫度符合目標曲線溫度，控制其達至基本上無偏差的完美溫度曲線。

模擬多溫區的溫度和時間設置方式
BT302系列回流焊可模擬多溫區的大型回流爐的加熱制程，可設置最多99個溫度+時間點去建立動態曲線。

技術參數

適用融焊類型： 無鉛及含鉛錫膏
PCB托盤尺寸： 340 mm x 240 mm
有效融焊范圍： 320 mm x 220 mm
發熱元件類型： 全熱風回流
供熱能力范圍： 環境溫度 - 280 ℃
溫度控制系統： 符合無鉛規范的實時溫度PID閉環反饋系統
控制電腦單元： 搭載雙核CPU的平板電腦
顯示面板單元： 7吋高分辨率LCD指觸式顯示屏
溫度控制設置： 基于溫度上升率曲線的快速智能化編程（度/秒）
溫度特征顯示： 自動繪畫實時的溫度特征曲線
溫度曲線打�。� 可通過WIFI連接進行溫度特征曲線打印
擴展存儲空間： 通過WIFI連接可以使用外置的存儲器
額定電壓：
(三相電源)		 220V單相交流電，50/60Hz，35A (BT302)
380V三相交流電，50/60Hz (BT302P)
功率： 8400W
外形尺寸： 770 mm L x 700 mm W x 480 mm H
爐體凈重： 約125 Kg

* AUTOTRONIK公司保留更改產品設計與規格的權利，屆時恕不另行通知。
