SP1200 半自動錫漿絲印機
SP1200 半自動錫漿絲印機
產品特點
    • 印刷面積可達1200mm x 400mm。適用於350mm x 350mm 至 1480mm x 500mm 規格的鋼網
    • 軟件化控制刮刀及脫網速度
    • 高性能的垂直脫網設計
    • 雙路高倍放大鏡頭可視化對位系統

簡介

特大的印刷面積印刷面積可達1200mm x 400mm。適用於350mm x 350mm 至 1480mm x 500mm 規格的鋼網; 軟件化控制刮刀及脫網速度配合功能強大的易用軟件,用戶可靈活地根據實際要求,設置各種動作和速度,使印刷達到完美無瑕的效果。 高性能的垂直脫網設計獨特的兩對滾珠導軌系統,實現垂直脫網,能有效避免脫網時錫漿剝落,使印刷的錫漿效果更飽滿更精密。 雙路高倍放大鏡頭可視化對位系統搭配了雙路高倍放大電子鏡頭,使PCB的對位更輕松,更快捷,更精確。

操作簡易

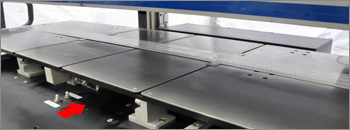

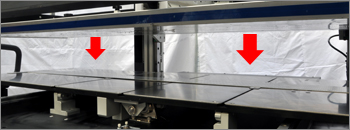

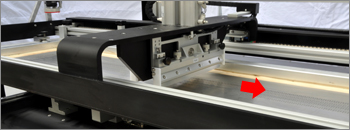

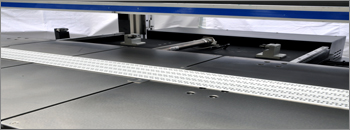

步驟 1 把PCB板放入固定在可滑動的工作臺上 步驟 2按下IN鍵,工作臺自動會移動至鋼網下 步驟 3按下DOWN鍵, 鋼網會自動降下 步驟 4利用放大鏡頭, 操作員可以輕易地調整工作臺的X 、Y軸及角度, 以對準位置 步驟 5按下START鍵, 括刀會自動把錫漿刷印於PCB板上

系統規格

SP1200
鋼網框尺寸 : 350 x 350mm to 1480 x 500mm
印刷范圍 : 最大 1200mm x 400mm
PCB尺寸 : 最大 1250mm x 410mm
X軸及Y軸可調尺寸 : +/- 13 mm
可調印刷角度 : +/- 3.5°
Z軸尺寸 : 0 - 35 mm
重復精度 : +/- 0.01 mm
功率 : 220V(AC), 800W
絲印機體積 : 2100mm x 800mm x 700mm ( W x D x H )
絲印機重量 : 162 kg

* AUTOTRONIK公司保留更改產品設計與規格的權利,屆時恕不另行通知
